DIY 联网RGB万年历

<<<写在前面>>>

今年一月份整理元件箱的时候发现了一个8位RGB灯条，想起网上前段时间流行的 WIFI 像素时钟：LaMetric

LaMetric

正好可以巩固一下曾经写代码的快乐时光，开搞！！手上的灯珠比较大，当时也没有仔细考虑工业设计，就打算做个能用的就行。

下面做了个简单的第一版，其实真的可以优化很多地方，看完不要笑😂😂😂，但是懒得搞了，先用着再说

硬件创造世界，软件让世界更美好，硬件底层搭好了，软件能实现出各种各样的功能，优化人类体验。

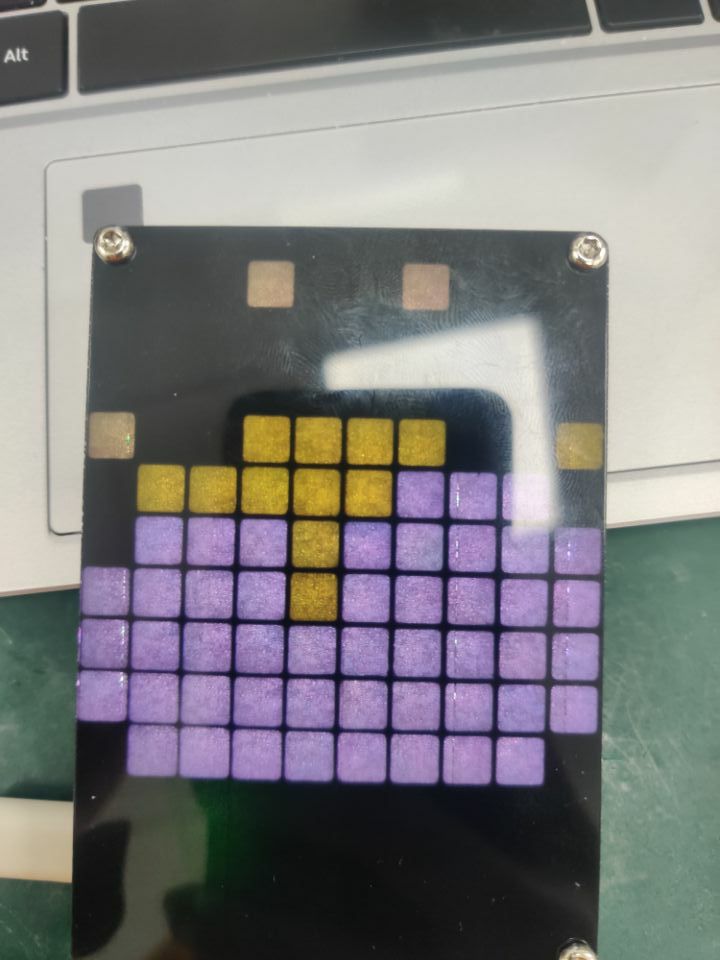

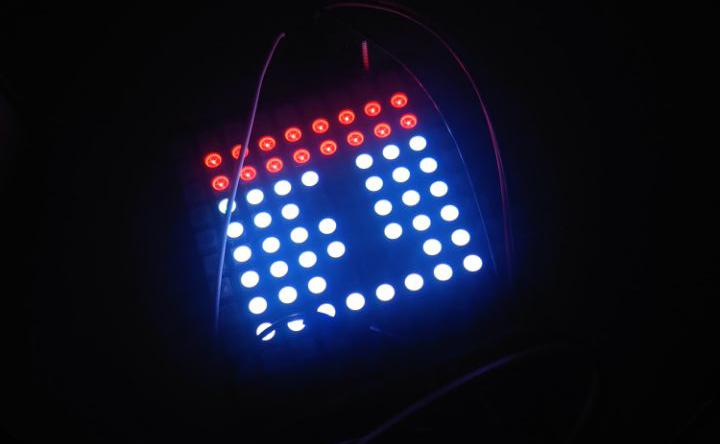

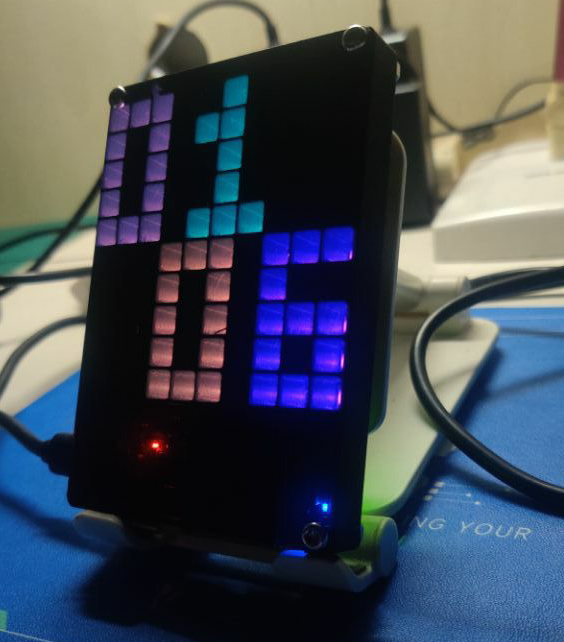

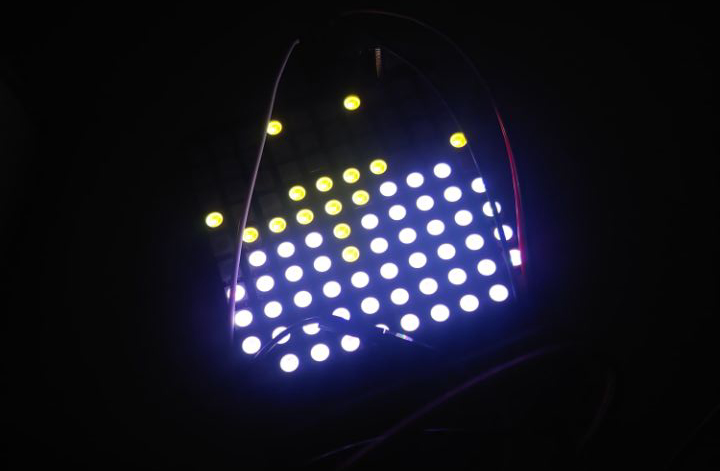

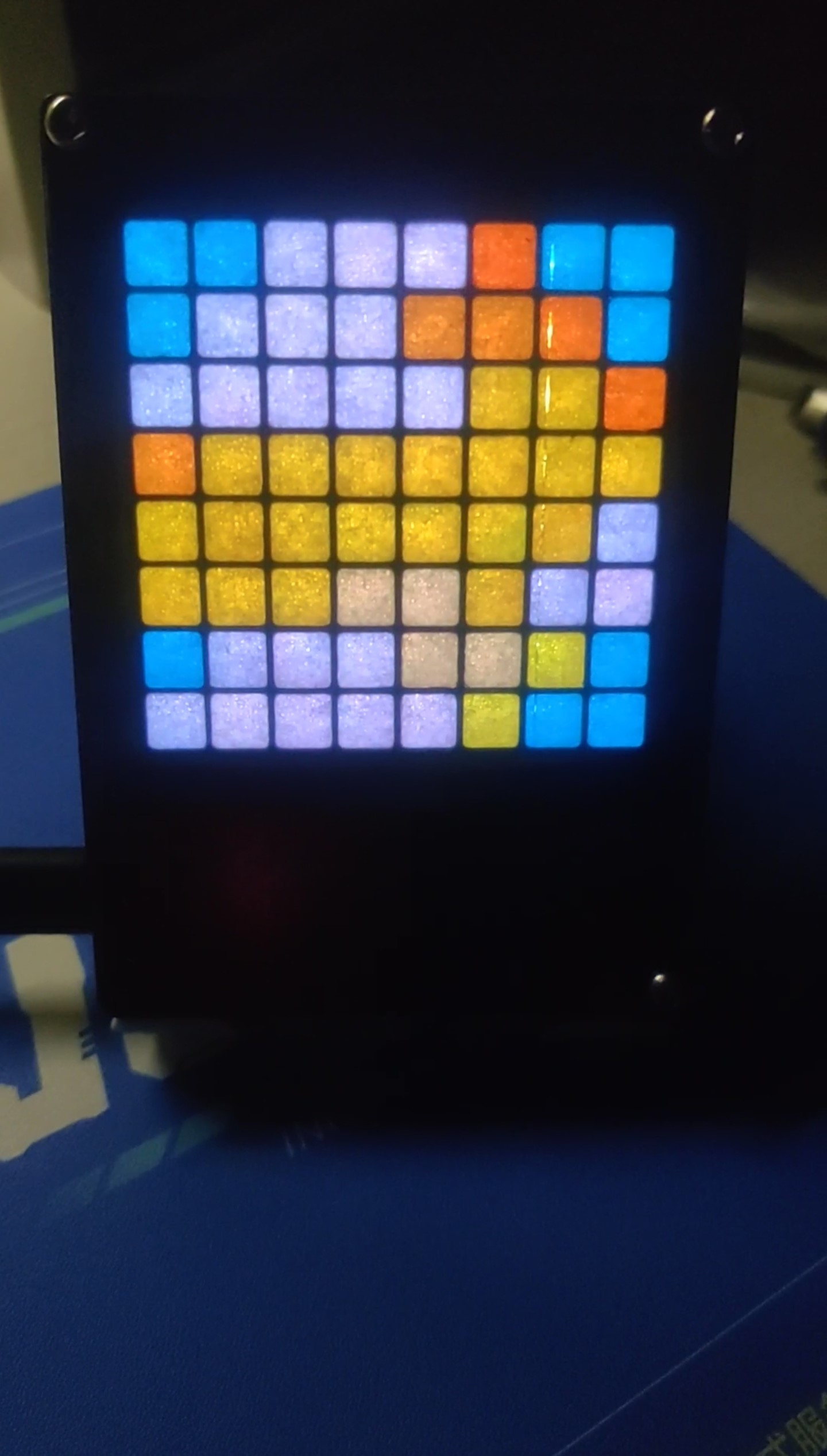

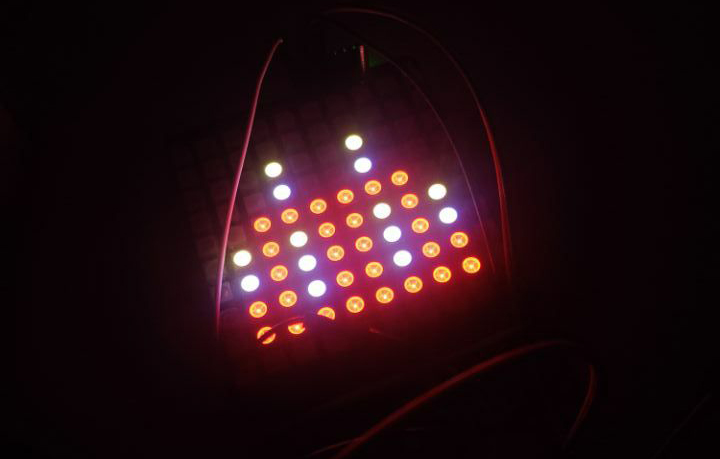

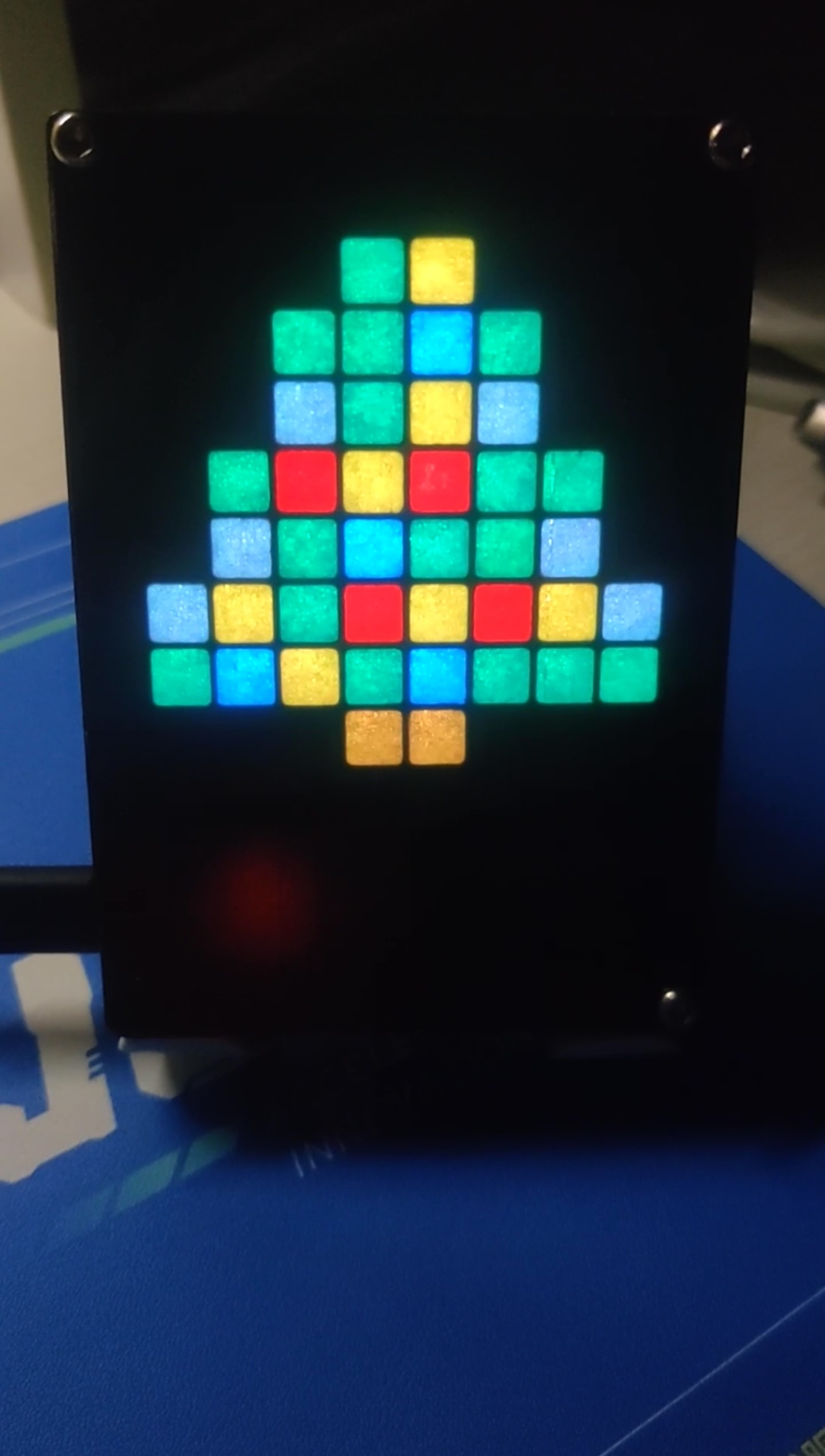

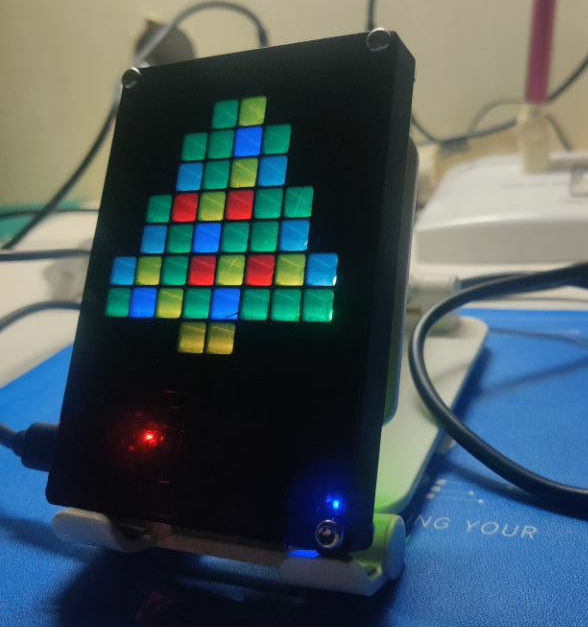

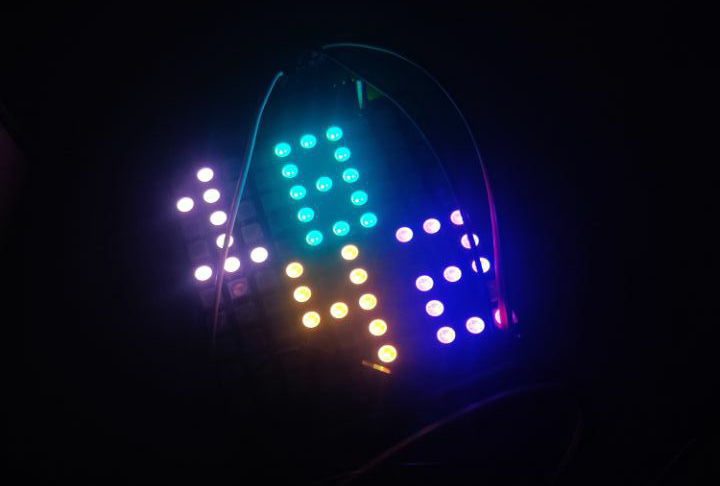

调试的时候拍的

硬件设计

硬件设计其实比较简单，我懒到电源直接买了整个模块搭上去。。。就是PCB正面左边二维码区域，PCB正面右边就是8266模块了，背面的是陀螺仪的降压IC

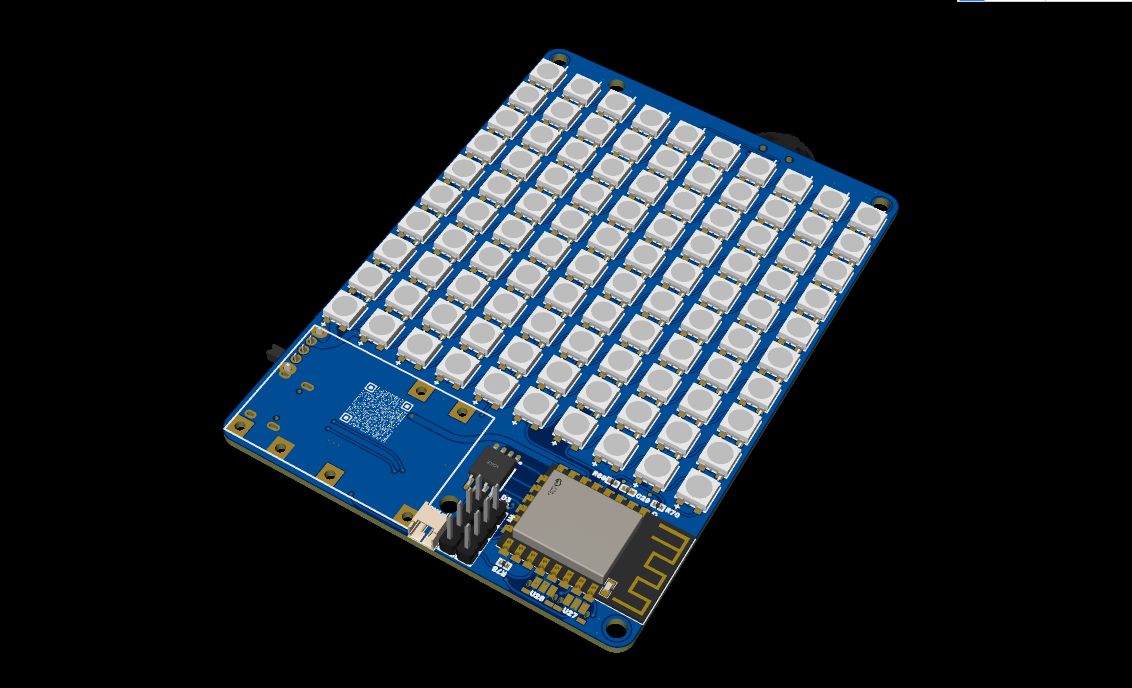

PCB正面

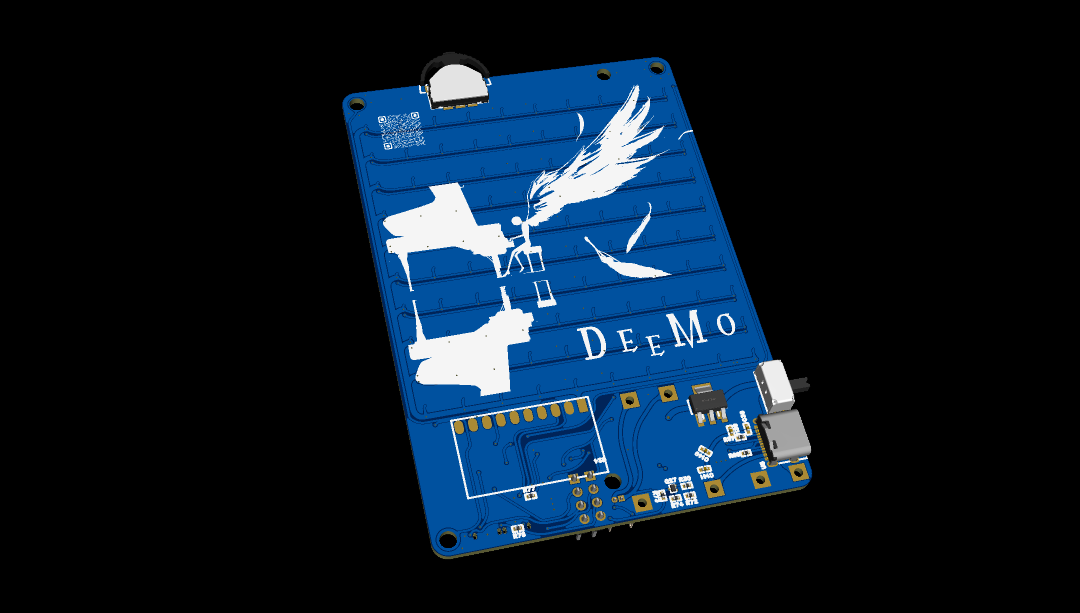

PCB背面

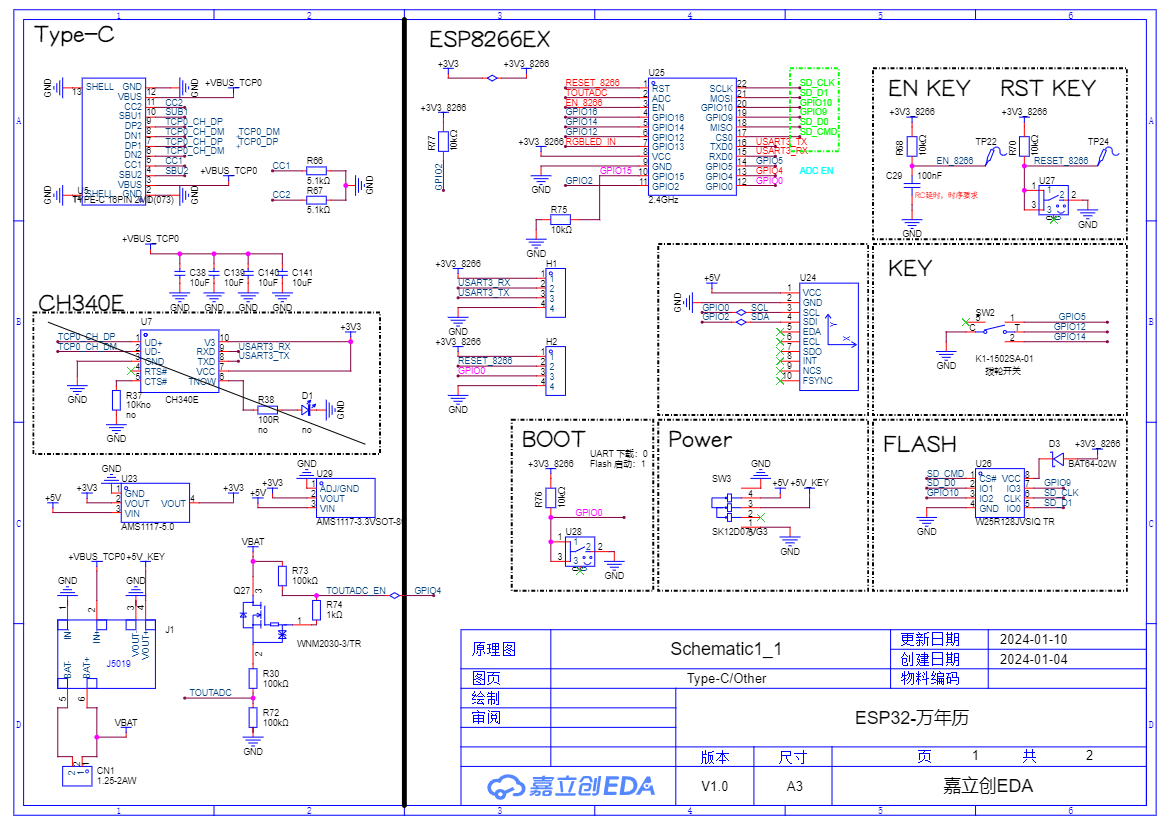

原理图

硬件预留了18650电池和电量检测部分电路，软件没有还没有做

原理图1

这个小项目 RGB 灯有 100 个，也就是10 * 10 = 100的点阵，当时没想那么多，结果就是很多图像没有办法展示出来了，LaMetric可是 4 * 8 * 8 = 256像素的，按照设计第一版有预留电容，但是背面的图案太不好看了，就直接拿掉了（按道理加电容更加稳定），一百个灯珠，焊接是真的累😮‍💨

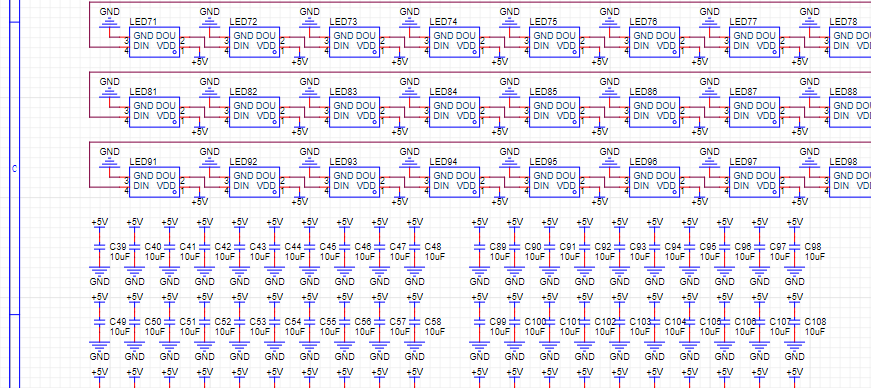

原理图2

功耗测试

实际测试发现，运行彩虹流水灯，也就是功耗拉满的时候过 RGB 灯珠电流达到了 0.9A 左右，也就是5V*09.A=4.5W了，功耗比较高了，再测了测发热量满载都50°C了

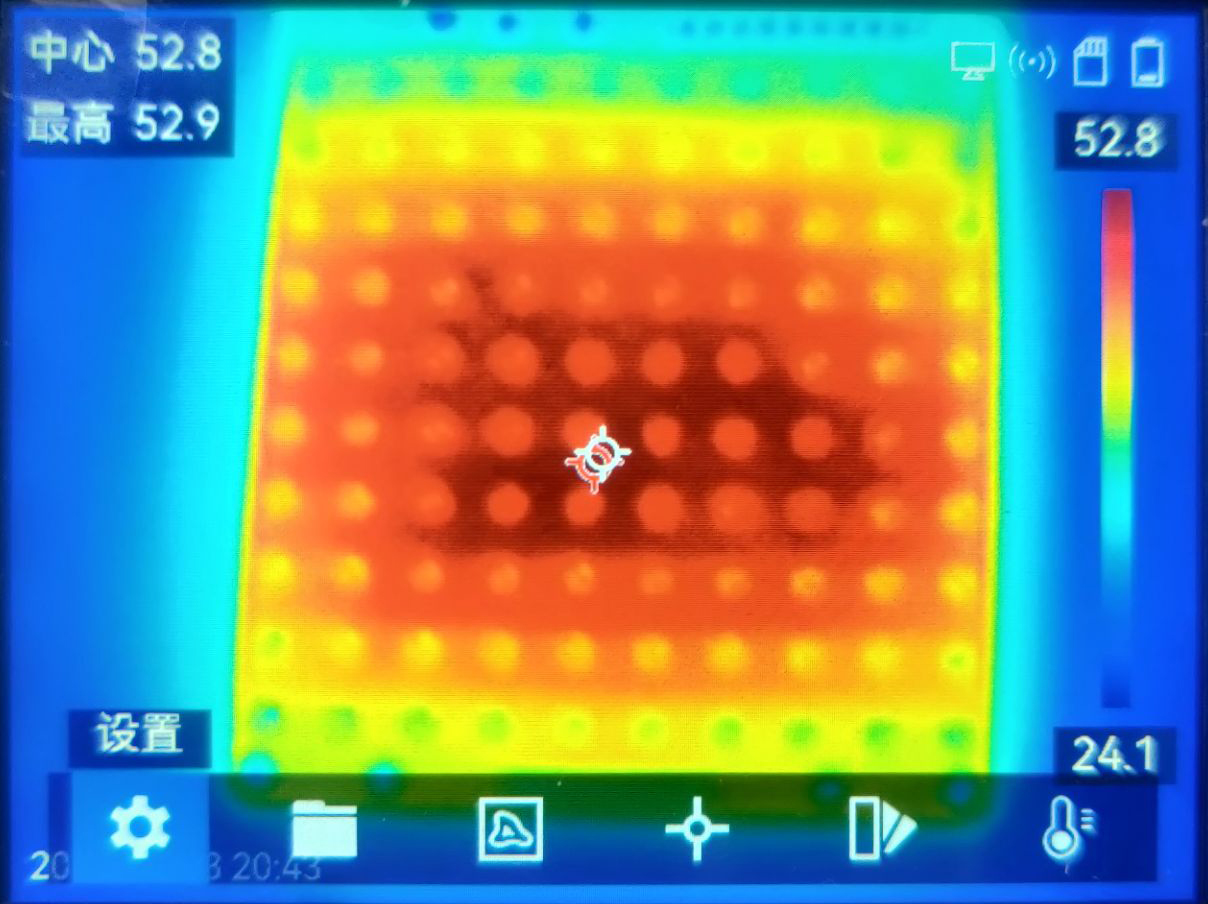

温度

软件设计

代码是arduino写的，写了两千多行，代码长了点，不太好展示，基本逻辑就是控制RGB显示图案出来。

下面展示几个联网跟新的操作

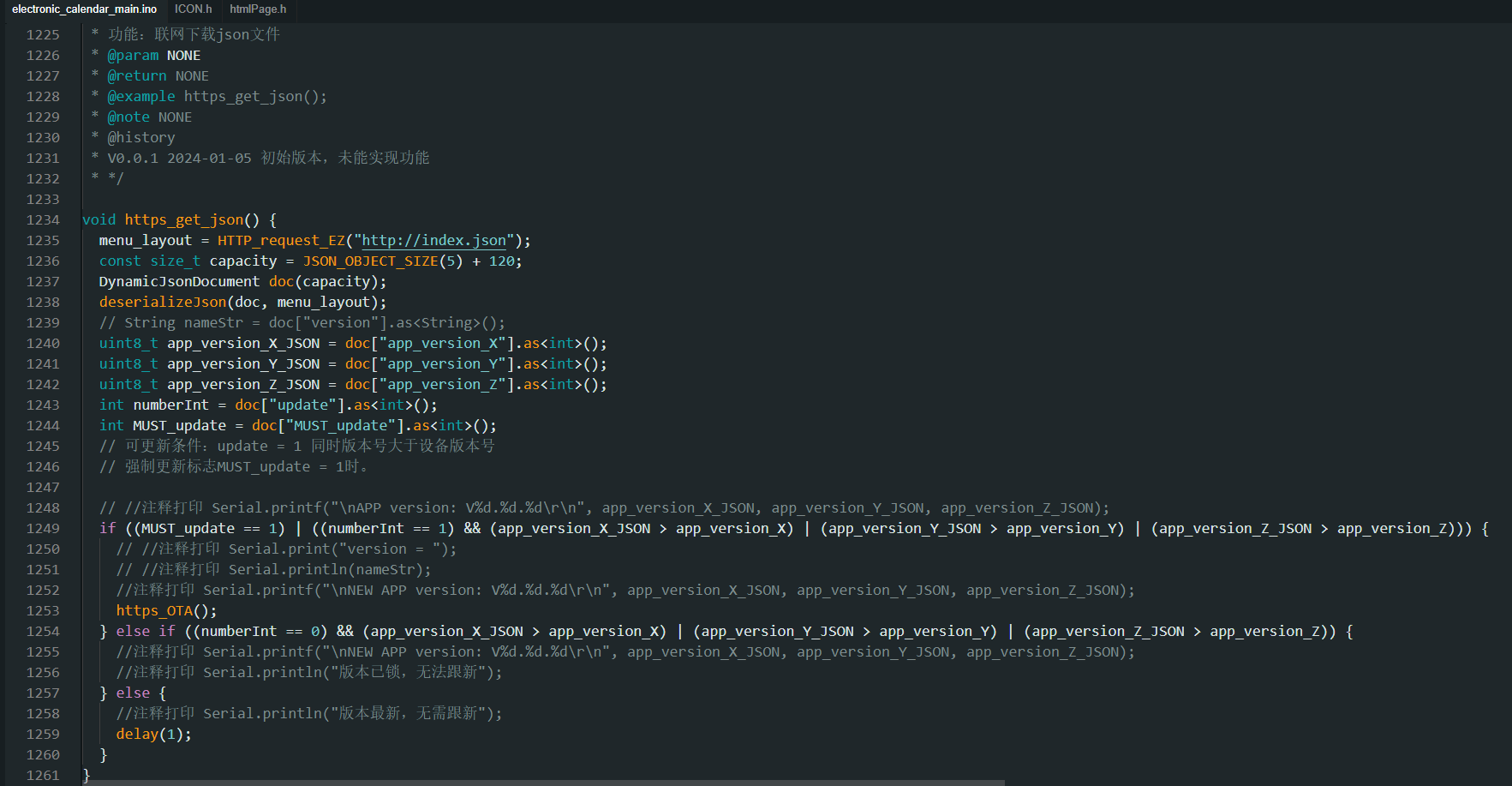

联网抓取json文件

每天检测两次，看是否有固件更新，一但有就马上判断进入OTA了

获取更新

文件格式如下：

{
    "app_version_X": 0, //主版本号
    "app_version_Y": 0, //子版本号
    "app_version_Z": 5, //阶段版本号
    "update": 1, //更新锁
    "MUST_update": 0 //强制更新
}

通过http网址跟新固件

就这个功能函数我找了好久，网上大部分都是 arduino IDE 更新固件，要不就是局域网跟新，自己整合了一段时间，打包了一个函数，直接拿去使用，记得需要添加头文件

下面这段是更新固件的百分数，实现每增加1%就亮一个灯。

strip.setPixelColor(((progress / (total / 100))) - 1, (progress / (total / 100)) / 100 * 255 * brightness / 100, (255 - (progress / (total / 100)) / 100 * 255) * brightness / 100, (255 - (progress / (total / 100)) / 100 * 255) * brightness / 100);

而http://V1_0_1_beta.bin可以替换成自己的固件链接

完整函数如下：

//必备的头文件
#include <ESP8266WiFi.h>
#include <ESP8266httpUpdate.h>

/**
 * 功能：联网下载固件文件OTA
 * @param NONE
 * @return NONE
 * @example https_OTA();
 * @note NONE
 * @link https://zhuanlan.zhihu.com/p/435855807
 * @history
 * V0.0.1 2024-01-05 初始版本，未能实现功能
 * V0.0.1 2024-01-08 更新变量 UpdateClient，成功升级
 * */
void https_OTA() {
  RGB_GFX_PIC(up_date);
  while (1) {
    // 设置回调函数以获取下载进度
    ESPhttpUpdate.onProgress([](int progress, int total) {
      //注释打印 Serial.printf("Progress: %d%%\n", (progress * 100) / total);
      strip.setPixelColor(((progress / (total / 100))) - 1, (progress / (total / 100)) / 100 * 255 * brightness / 100, (255 - (progress / (total / 100)) / 100 * 255) * brightness / 100, (255 - (progress / (total / 100)) / 100 * 255) * brightness / 100);
      strip.show();
    });

    t_httpUpdate_return ret = ESPhttpUpdate.update(UpdateClient, "http://V1_0_1_beta.bin");
    switch (ret) {
      case HTTP_UPDATE_OK:
        //注释打印 Serial.println("Firmware updated successfully");
        break;
      case HTTP_UPDATE_FAILED:
        //注释打印 Serial.println("Firmware update failed");
        break;
      case HTTP_UPDATE_NO_UPDATES:
        //注释打印 Serial.println("No firmware updates available");
        break;
      default:
        //注释打印 Serial.printf("Firmware update error %d\n", ret);
        break;
    }
  }
}
