Resistance「电阻」

数据手册部分解读

命名规则

命名规则

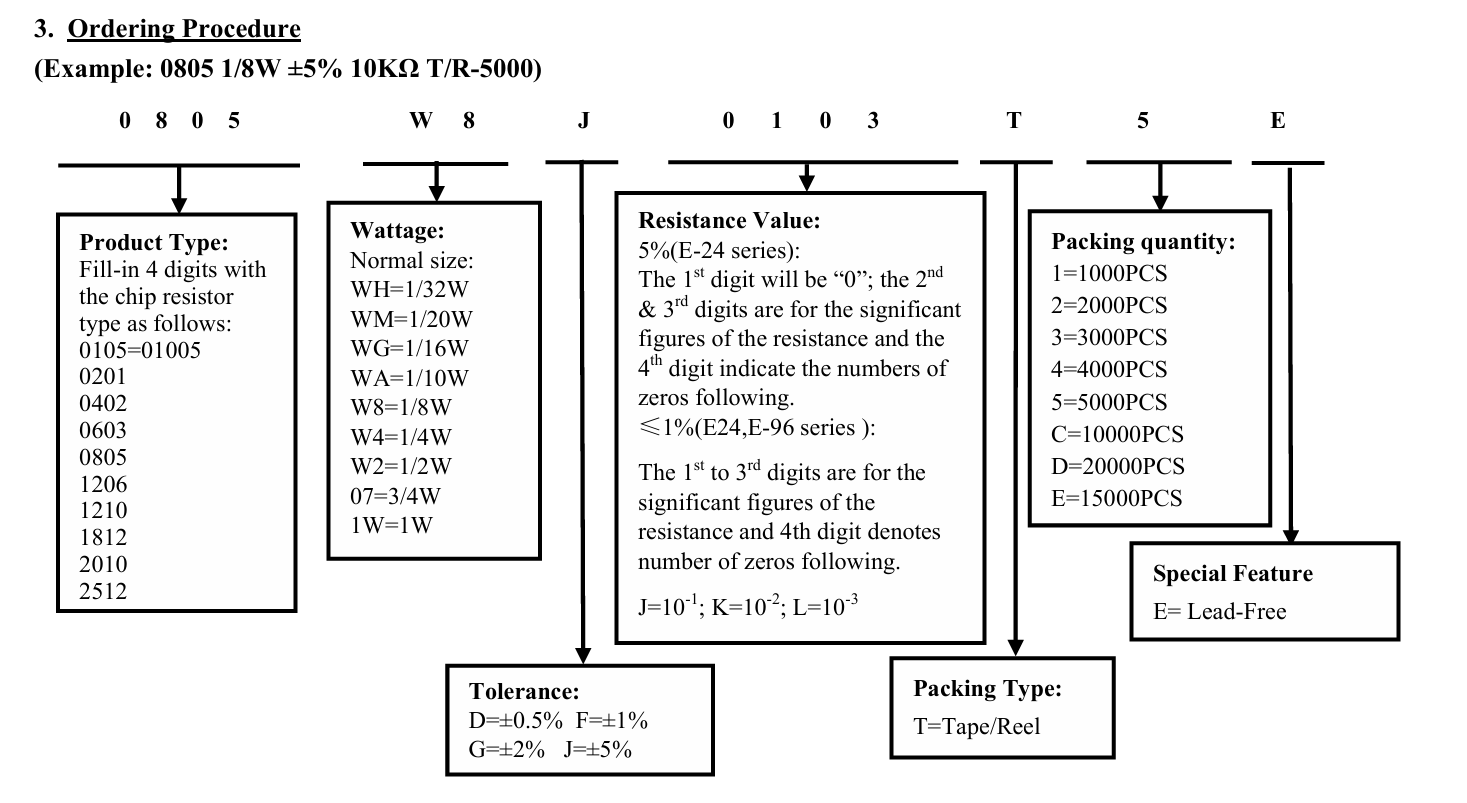

上图直观描述了电阻厂商对电阻的命名规则，将常见的特性参数直观表示出来

• 封装（Product Type）指的是贴片电阻大小，需要根据PCB大小、摆放空间考虑；
• 功率（Wattage），硬件设计需要考虑功率大小，这颗小小的电阻会将电能转化成热能，当他承受不住热量时，就会烧断。但功率并非一成不变，后面会有说明。

  $P = I^{2}R$

• 精度（Tolerance），器件制造时会有误差，这个就表示阻值范围
• 阻值（Resistance Value），阻值大小，计数方式有不同，但相应规格书会有标明。
• 包装方式（Packing Type），有卷装料（Tape Reel）、散装（Bulk）、管装（Tube）、托盤包装（Tray）
• 单包总数（Packing quantity）

降额曲线

降额曲线

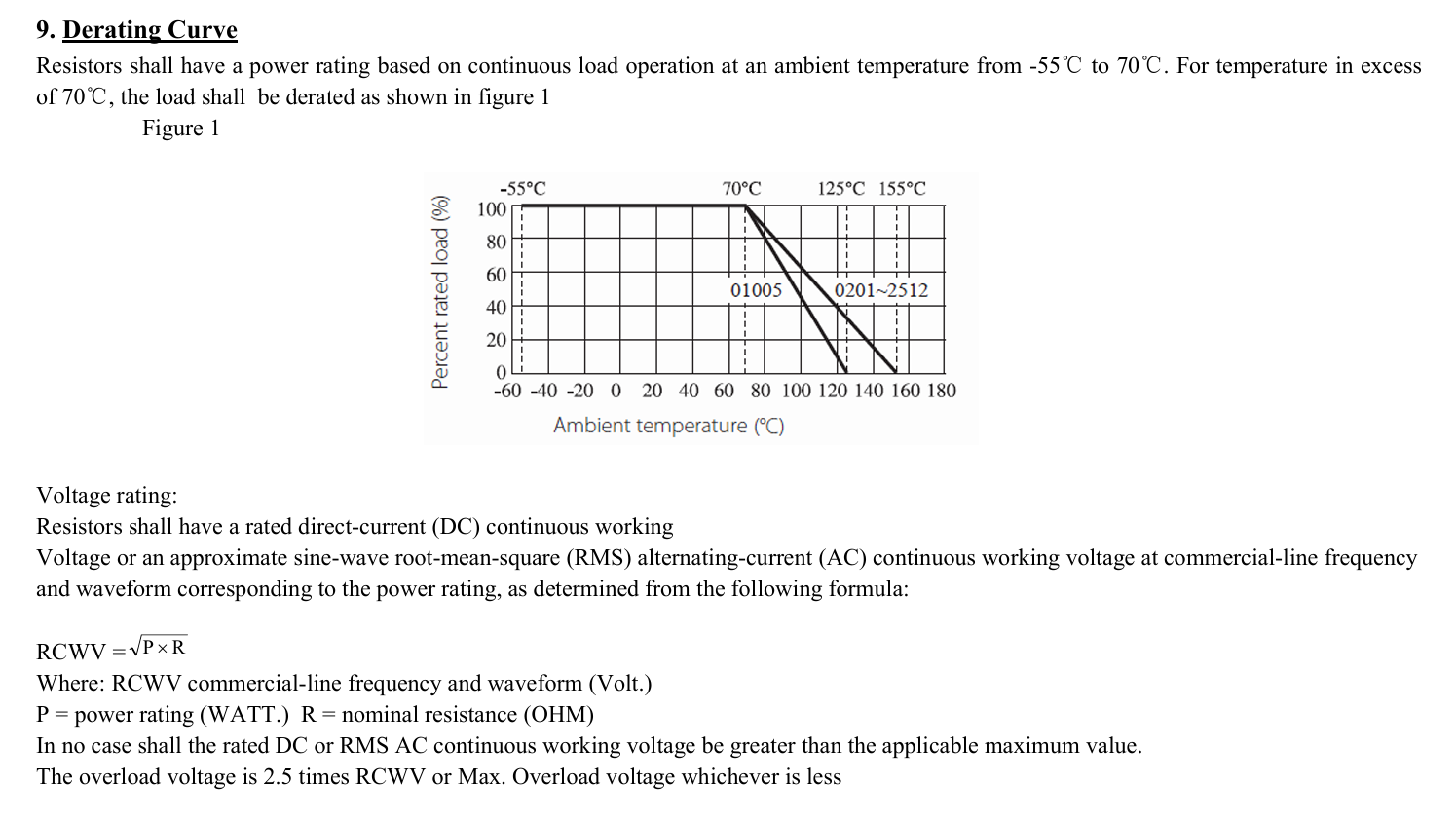

在温度不断增高的过程中，需要限制功率以保证电阻不被烧坏。

内部构造

内部构造

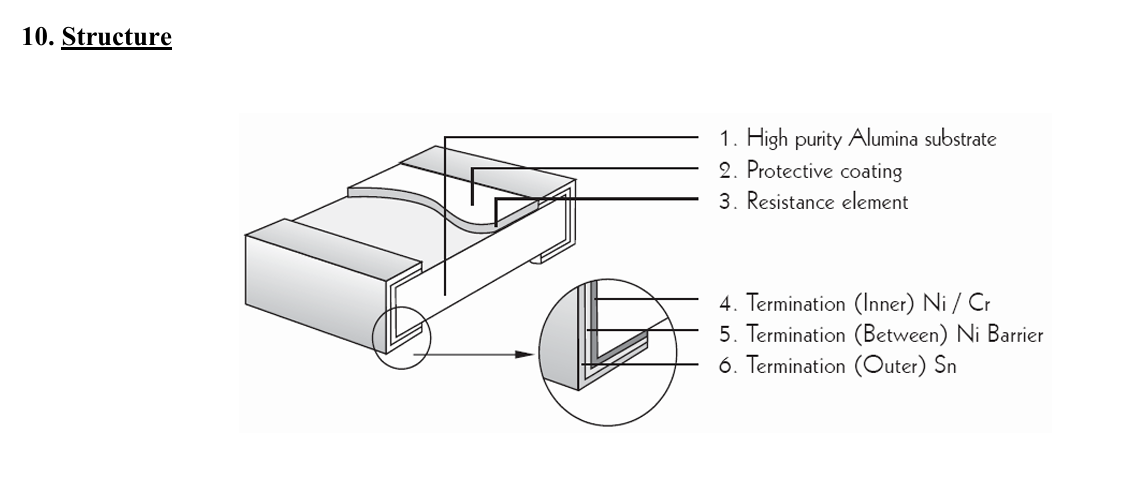

High purity Alumina substrate：高纯氧化铝基板

Protective coating：保护性涂层

Resistance element：电阻元件

4、5、6为接线段材料

原理

电阻是一个物理量，用于衡量导体对电流阻碍作用的大小。

形象一点

内部构造

0欧姆电阻

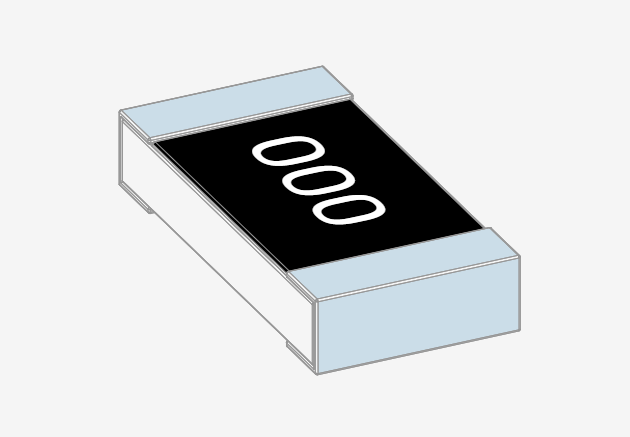

曾经拆过一个遥控器，见到过有一个电阻上标志着000，这种就是0欧姆电阻，一般做跳线使用，像遥控器这类单层板只能在一面制作线路，线路交叉时就会用上跳线。

0欧姆电阻

常用类别

就消费类电子而言，看到网上的一些拆解以及自己手上拆的一些pcb，常用有下面几种：

1. 碳膜电阻
   • 适用于一些对功率要求不高的电路
   • 温度系数相对较大
   • 长期稳定性相对较差

   ---

   • 作为限流、分压等基本功能的电阻元件。

2. 金属膜电阻
   • 适用于对电阻精度和稳定性要求较高的场景
   • 精度较高，温度系数低，温度稳定性好，噪声也比较低
   • 长期稳定性相对好

   ---

   • 电源管理电路、信号处理电路等中使用，一些测量电量的电阻就是这种精密电阻

3. 金属氧化物膜电阻
   • 适用于低精度场景（比碳膜电阻低）
   • 抗氧化性更强，耐压耐热
   • 长期稳定性相对好

   ---

   • 电源管理电路、信号处理电路等中使用，一些测量电量的电阻就是这种精密电阻

4. 厚膜电阻
   • 适用于低精度场景（ 5% 或 10% 左右）
   • 成本相对较低，阻值范围宽
   • 应用最广泛

   ---

   • 哪哪都有

应用案例

这里讲解开漏（开集：三极管）电路

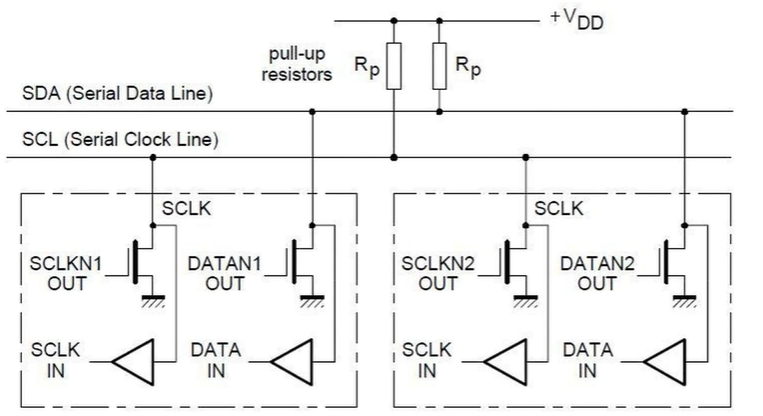

这是I2C电路结构图

I2C电路结构

对于N-MOS，$V_{GS} > V_t$则导通拉低。上面可以看到总线上所有的MOSFET导通时接地，MOSFET关断时，若无上拉电阻则为悬浮状态，而I2C是二进制数字信号，只有电压高于特定值时才能识别为数字1。
