总则

硬件设计不仅仅是原理重要，layout 也非常重要，layout是讲硬件线路变成现实的一环，这其中的原理相当的多，高压、低压、SI、EMI各不相同。

本文简述片上SOC需要的硬件接口和电源部分以及功能接口，是概述，每一部分后面可以单独出一篇细讲原理，具体细致到某一种协议，某一种平台电源方案都需要具体情况具体分析，篇幅不想写太长了，后面会把所有谈到的部分逐一展开讲解，每种设备的硬件原理以及涉及到的通信协议时序逻辑。

本文均参考自网友文章和CPU厂商参考设计文档。

最小系统设计建议

晶振

晶体连接方式及器件参数
晶体连接方式及器件参数

电容C1102、C1103的值需要根据晶体的实际标称负载电容值选择，8pF为原厂选用晶体所对应容值，不为通用值。

部分芯片会说明晶振工作的作用，比如RK3399提到：芯片在待机时，会将内部时钟源切换到外接的32.768KHz时钟，通过降低工作频率以降低系统功耗。

这里只举到了RK3399这种IC，对于大到intel和AMD，小到STM32等微控制器都是一样的逻辑。晶振是芯片的脉搏来源，是各种数电骚操作的根基。

参考本站文章（挖个坑，稍后补）–>晶体谐振器与负载电容及其计算方法

复位电路

复位线路
复位线路

复位也是很重要的操作，当IC跑飞可以通过复位让其重新启动。这个连C51都有，不多做介绍。（多提一句，这个电容C1100是用来消抖的，开关摁下瞬间并不是理想瞬间拉低，在某一瞬间是会产生抖动的，波形不稳定，这里利用电容电压瞬间不可变的特性实现消抖，想详细了解可以量测开关摁下时的波形或者百度。）

Debug

JTAG

协议举例： IEEE 1149.1 (JTAG) Boundary-Scan
Testing for MAX II Devices

JTAG信号引脚一共有4个或者5个（其中一个可选）。这些引脚仅用于测试目的，控制JTAG完成1149.1协议的操作。引脚信息如下：

  • Test clock input（TCK）：该引脚为测试逻辑提供时钟，由于受板级以及芯片pad限制，一般频率为10MHz，频率占空比一般为50%。TMS和TDI的数据在TCK的上升沿被采样。数据在时钟的下降沿输出到TDO。建议下拉。

  • Test mode select input（TMS）：用于控制JTAG内部状态机跳转，切换到指定，该信号在TCK上升沿时被采样。TMS用来设置JTAG口处于某种特定的测试模式，用于控制TAP状态机。必须上拉。

  • Test data input（TDI）：输入到指令寄存器（IR）或数据寄存器（DR）的数据出现在TDI输入端，在TCK的上升沿被采样。建议上拉，上拉电阻阻值不能小于1K。

  • Test data output（TDO）：来自指令寄存器或数据寄存器的数据在时钟的下降沿被移出到TDO。不用上下拉，悬空时，尽量引出测试点，同时应避免将TDO作为I/O使用。

  • Test reset input（TRST）*：JTAG 内部逻辑全局异步复位信号，一般低电平有效。TRST可以用来对TAP Controller进行复位（初始化）。因为通过TMS也可以对TAPController进行复位（初始化）。所以有四线JTAG与五线JTAG之分。

  • 可选引脚RTCK：测试时钟返回信号。RTCK由目标端反馈给仿真器的时钟信号，用来同步TCK信号的产生，不使用时直接接地。

  • 可选引脚nSRST：目标系统复位信号。与目标板上的系统复位信号相连，可以直接对目标系统复位。同时可以检测目标系统的复位情况，为了防止误触发应在目标端加上适当的上拉电阻。

SWD

  • VRef：目标板参考电压信号。用于检查目标板是否供电，直接与目标板VDD联，并不向外输出电压(必须)

  • GND：公共地信号(必须)

  • SWDIO：串行数据输入输出，作为仿真信号的双向数据信号线，建议上拉(高速下载时一定需要上拉，必须)

  • SWCLK：串行时钟输入，作为仿真信号的时钟信号线，建议下拉(高速下载时一定需要下拉，必须)

  • SWO：串行数据输出引脚，CPU调试接口可通过SWO引脚输出一些调试信息。该引脚是可选的

  • RESET：仿真器输出至目标CPU的系统复位信号。该引脚可选，建议选择上，因为ULINK是一定需要该管脚的，使得仿真器能够在连接器件前对器件进行复位，以获得较理想的初始状态，便于后续连接仿真。

DDR电路

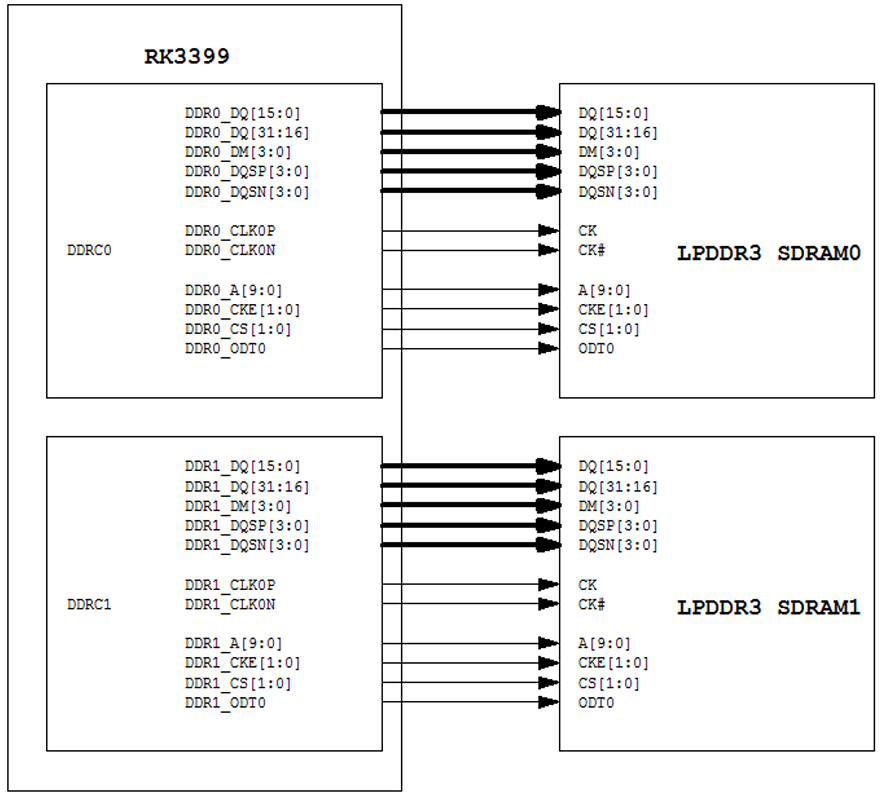

RK3399DDR3拓扑
RK3399DDR3拓扑

对于内存来说，细节非常多，可以单独出一篇文章了，这里仅仅给出了RK3399DDR3拓扑，大概看下有哪些线需要链接上。每一代的DDR都有自己的标准DDR3和DDR4的标准就不太一样，具体情况具体分析。

DDR3上电时序如下：

DDR3上电时序
DDR3上电时序

eMMC电路

线路上一般直接连接就可以，没有上下拉电阻要求。当然，这类存储设备在进入休眠时会有掉电上电需求，具体情况看CPU的规格书，上面会详细说明如何开关电源。

  • eMMC_DQ[7:0]：eMMC数据发送/接收
  • eMMC_CLK：eMMC时钟发送
  • eMMC_CMD：eMMC命令发送/接收
  • eMMC_STRB：HS400模式下，eMMC时钟接收软件配置内部下拉，无需外部下拉电阻。

SPI

为什么SPI也列入最小系统设计中？许多比较复杂的芯片如FPGA、CPU等等都有从SPI启动，比如BIOS就是SPI通信（严格来说不是标准SPI）。

  • SPI1_TXD（MOSI）：SPI数据发送
  • SPI1_RXD（MISO）：SPI数据接收
  • SPI1_CLK：SPI时钟发送，串联22ohm电阻 （这个电阻应该是阻抗匹配时用到的）
  • SPI1_CSn0：SPI片选信号

电源系统设计简述

电源方案在这里不好讲，因为每个芯片都不一样，先举个例子。

X86

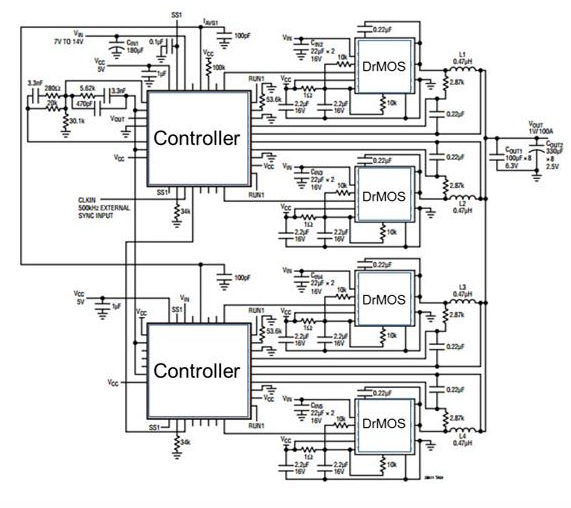

以前的 Intel CPU 电源方案采用的是 Controller+DrMOS ，具体如下图：

经典Controller+DrMOS模型
经典Controller+DrMOS模型

可以精准控制几路电源输出，CPU的电压很低但是电流非常大 80A+ 都是正常的（用功率计算公式反推一下就能知道，假设电压是0.9V），最新出的Lunar Lake的 DDR 部分已经和 CPU 绑定在一起了，时序自然也都有要求。

ARM

而ARM架构如瑞芯微或者高通等，他们采用的电源方案不太一样，他们的电源分支非常细致，导致会有非常多的Buck和ldo，例如rk3399使用的RK809-3，有5路Buck和9路ldo。大多是抄图的，真正做这些设计从理论到实践的都是原厂，OEM，ODM都是用着就行

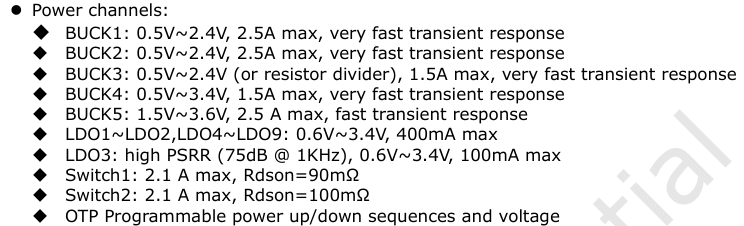

RK809-3简介
RK809-3简介

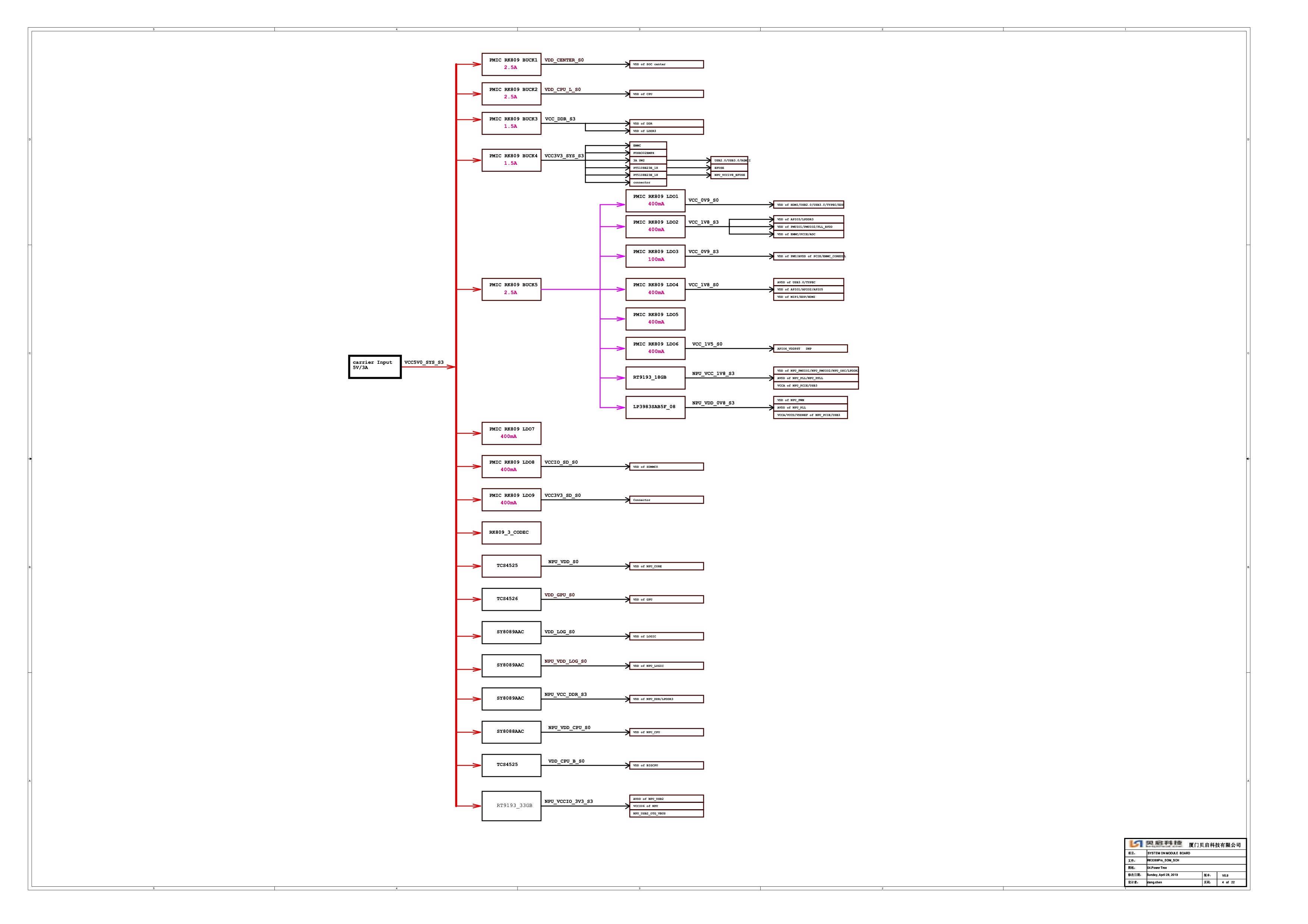

RK3399实际使用的电源数量
RK3399实际使用的电源数量

功能接口设计建议

存储卡电路

其实就是TF卡，CPU 中叫做 SDMMC 控制器。硬件层面没什么好说的，把桥搭上，硬件层面就没有了。

  • SDMMC_DQ[3:0]：SDMMC数据发送/接收，上拉，串联22ohm电阻
  • SDMMC_CLK：SDMMC时钟发送，下拉
  • SDMMC_CMD：SDMMC命令发送/接收，上拉 ，串联22ohm电阻

以太网口电路

RMII接口(MAC-to-PHY的RMII)：

  • MAC_TXCLK：数据发送的参考时钟【串联22ohm电阻】
  • MAC_RXCLK：数据接收的参考时钟【直连】
  • MAC_TXD[1:0]：数据发送 【串联22ohm电阻】
  • MAC_RXD[1:0]：数据接收【直连】
  • MAC_TXEN：发送数据使能 【串联22ohm电阻】
  • MAC_RXDV：接收数据有效指示 【直连】
  • MAC_MDC：配置接口时钟 【直连】
  • MAC_MDIO：配置接口I/O 【直连】
  • MAC_CLK：主时钟输出，50MHz 【串联22ohm电阻】

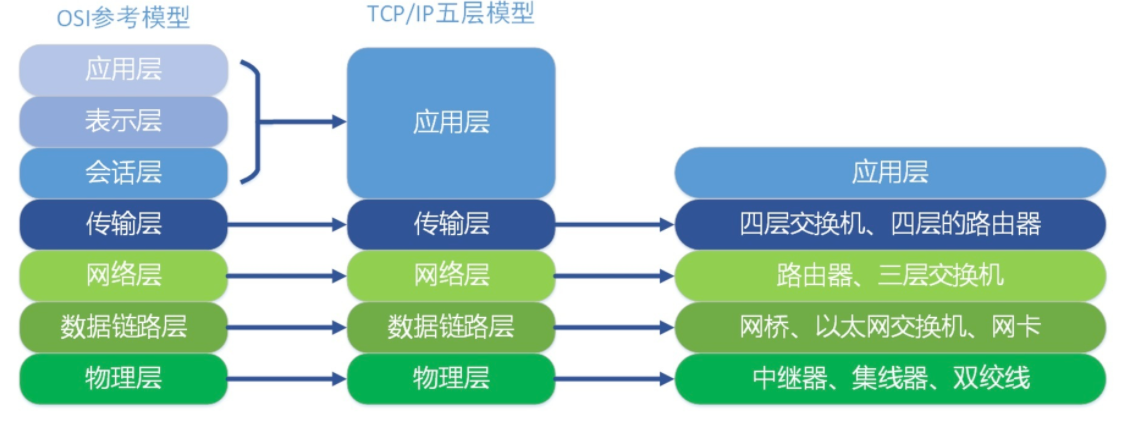

这是以太网七层链路映射，对于硬件来说，主要是物理层，数据链路层主要是将不同的传输协议（UDP/TCP）加上其他的层如IP层等等形成的以太网数据包转换成电信号。

太网七层链路
太网七层链路

对于RK3399来说，MAC部分已经集成到CPU中了，不像Intel，需要从PCIE转出来（映像中只有一个平台的有，其他的CPU都没有），设计相对简单些，当然也有MAC和PHY集成方案。

USB电路

USB 2.0

没什么好说的，非常简单。

  • +5 VDC
  • Data -
  • Data +
  • Ground

USB 3.0

USB 3.0 相比 USB 2.0 多了一个差分信号，速度会快很多，属于高速信号（SI），越高速的信号layout要求越严格，例如TBT等等。

  • 针脚编号 1: 红色 - VBUS
  • 针脚编号 2: 白色 - D−
  • 针脚编号 3: 绿色 - D+
  • 针脚编号 4: 黑色 - GND
  • 针脚编号 5: 蓝色 - StdA_SSRX− / StdB_SSTX−
  • 针脚编号 6: 黄色 - StdA_SSRX+ / StdB_SSTX+
  • 针脚编号 7: Shield - 信号地用于降低噪声干扰
  • 针脚编号 8: 紫色 - StdA_SSTX− / StdB_SSRX−
  • 针脚编号 9: 橙色 - StdA_SSTX+ / StdB_SSRX+

音频电路

最常见的是I2S，在I2C基础上做了一点点变更。还有PCM。

  • I2S_SCLK 下拉 串联22ohm电阻 I2S系统时钟输出，供I2S0&I2S1设备工作
  • I2S_SCLK 下拉 串联22ohm电阻 I2S位时钟输出
  • I2S_LRCK_TX/RX 下拉 串联22ohm电阻 I2S声道选择输入/输出
  • I2S_SDI0 下拉 串联22ohm电阻 I2S数据输入通道0
  • I2S_SDI1SDO3 下拉 串联22ohm电阻 I2S数据输入通道1/输出通道3
  • I2S_SDI2SDO2 下拉 串联22ohm电阻 I2S数据输入通道2/输出通道2
  • I2S_SDI3SDO1 下拉 串联22ohm电阻 I2S数据输入通道3/输出通道1
  • I2S_SDO0 下拉 串联22ohm电阻 I2S数据输出通道0

Codec 在这里就暂时不讲了，方案很多，这里写不完。

视频电路

eDP

eDP
eDP

eDP控制器参考电阻R1704需选用1%精度的电阻，该电阻会影响眼图信号质量；

MIPI

mipi
mipi

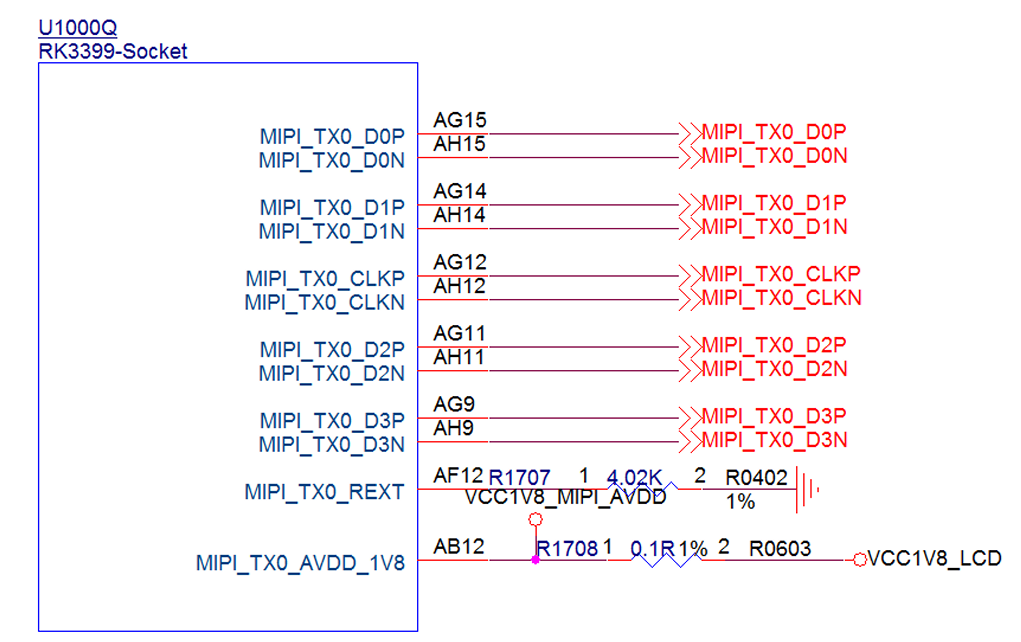

MIPI-DSI控制器参考电阻R1707需选用1%精度的电阻，该电阻会影响眼图信号质量；

HDMI

HDMI
HDMI

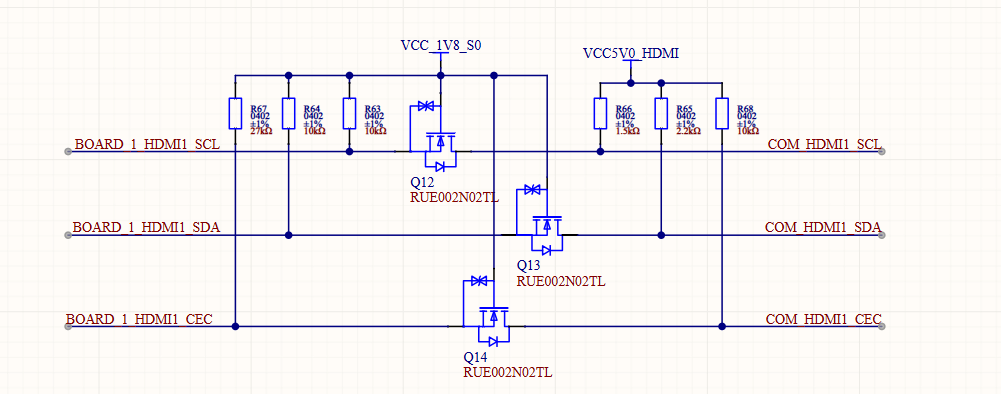

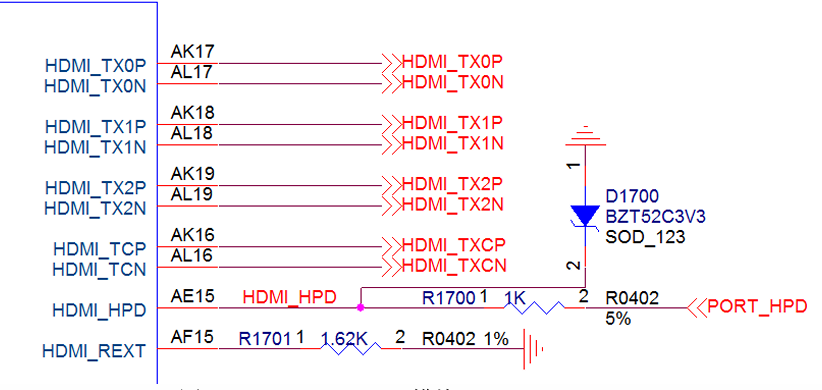

HDMI 需要注意防倒灌，在 CEC 的 DDC 上需要添加电瓶转换

HDMI
HDMI

摄像头电路

MIPI CSI

MIPI-CSI
MIPI-CSI

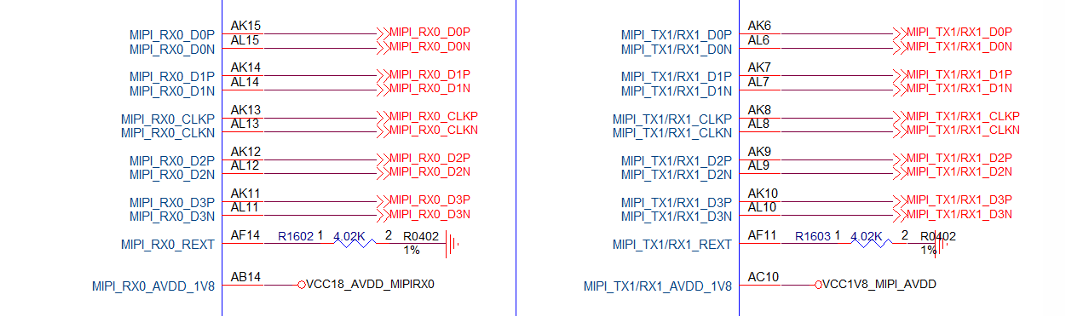

控制器参考电阻R1602&R1603请选用1%精度的电阻，该电阻会影响眼图信号质量；

UART电路

  • UART_RX ： UART数据输入
  • UART_TX ： UART数据输出
  • UART_CTSn ： UART允许发送信号
  • UART_RTSn ： UART请求发送信号

SDIO电路

  • SDIO_DQn[0:3] ： 串联22ohm电阻 SDIO数据发送/接收
  • SDIO_CLKOUT ： 直连 SDIO时钟发送
  • SDIO_CMD ： 直连 SDIO命令发送/接收

SPDIF

SPDIF全称为Sony/Philips Digital Interface Format是SONY、PHILIPS数字音频接口的简称。就传输载体而言，SPDIF又分为同轴和光纤两种，其实他们可传输的信号是相同的，只不过是载体不同，接口和连线外观也有差异。但光信号传输无需考虑接口电平及阻抗问题，接口灵活且抗干扰能力更强。

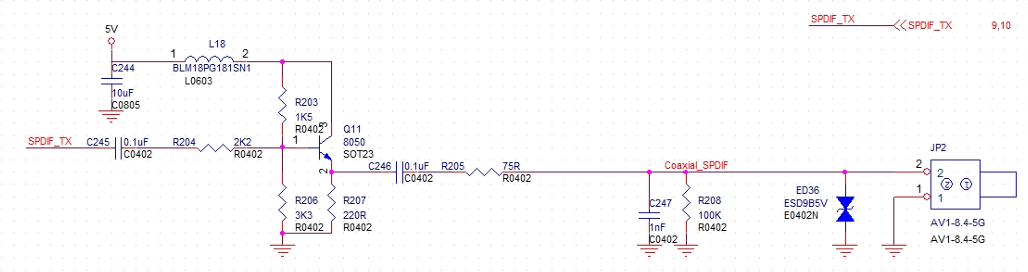

SPDIF使用同轴接口
SPDIF使用同轴接口

PCIe电路

PCIE
PCIE

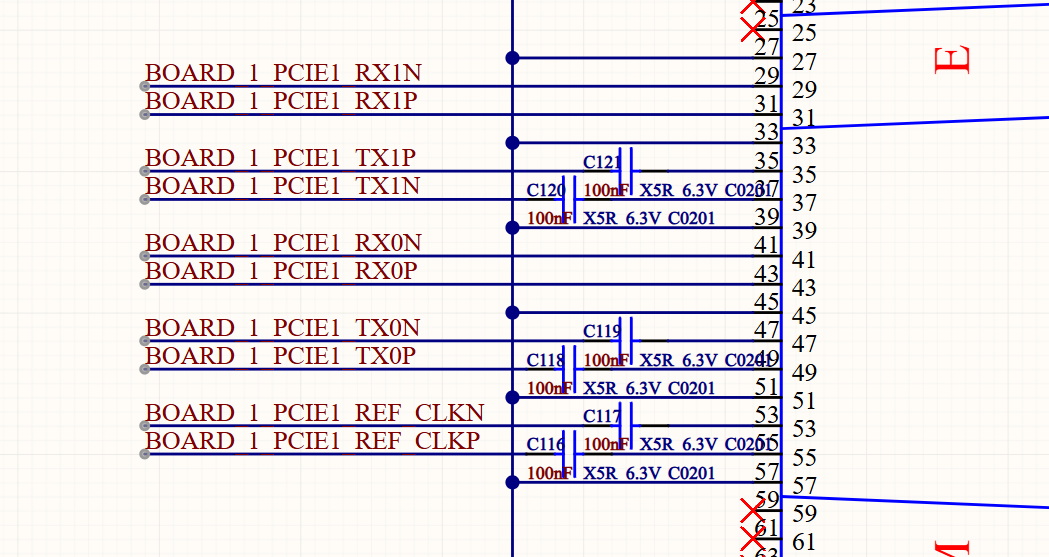

TX信号线的耦合电容应靠近PCIe连接座放置，RX电容由设备端提供；
